要点： 有效的仓库装卸口 RFID 门禁，需要右旋圆极化（RHCP）、中高增益（9 至 12 dBi）和受控波束宽度（40° 至 60°）的 UHF 板状天线。将成对的侧装天线略向通道内侧倾斜，并结合 17 dB 或更高的前后比，可建立清晰的读取区域，读取快速移动托盘上的标签，同时避免串读相邻暂存通道和停放拖车中的货物。
仓库 RFID 门禁的作用，以及天线为什么重要
仓库 RFID 门禁在货物往返于存储、暂存和运输区域的交接点自动采集数据。门禁直接安装在装卸口、卷帘门或输送线狭窄通道处，当叉车或托盘搬运车将货物运过入口时，自动读取标签数据。这可替代人工条码扫描，缩短装卸口停留时间，并即时核验发货与收货。
RFID 读写器负责数据处理，天线则决定读取区域的实际形状。在繁忙装卸口，天线必须同时完成两个方向相反的任务：
- 向门洞提供足够的射频能量，在几秒内激活密集托盘、嵌套容器或混合包装中的全部标签。
- 将辐射能量严格限制在通道区域，避免读取附近暂存货架上的库存，或相邻拖车内的货物。
在活动物料周转中心或配送中心等高吞吐量场所，塑料箱、金属航空箱和瓦楞纸箱经常混合使用，天线选型不当会直接造成操作错误。漏读需要人工补扫并延误装车，误串读则会在仓库管理软件中产生虚假的库存移动记录。选择正确的天线规格和安装布局，是确保门禁准确读取的可靠方式。若需了解 RFID 硬件如何融入仓储流程，可查看我们的 RFID 门禁与安全应用介绍。

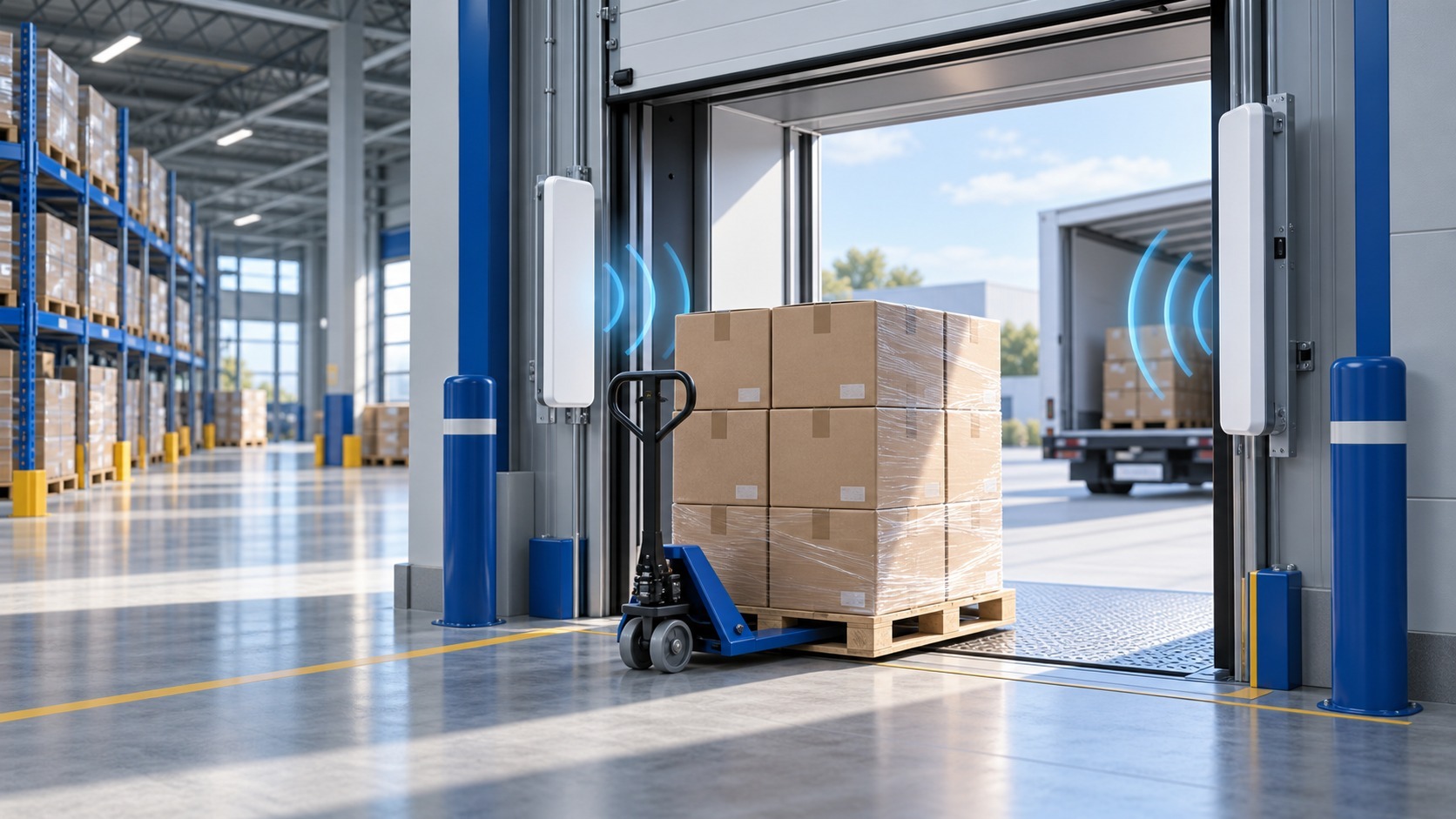

让读取区域聚焦于正在通过的货物
读取通过门洞的托盘，同时将附近暂存库存排除在目标读取区域之外。
概念示意。天线布置、读写器设置与软件过滤共同控制读取范围。
装卸口门禁的天线选型标准
为装卸口选择天线，需要将电气特性与门洞尺寸、叉车通过速度和货物密度匹配。以下四项主要标准决定天线是否适合门禁应用。
1. 工作频率与地区标准
UHF RFID 系统在不同地区采用不同的频率分配。门禁天线应匹配读写器模块和当地无线电规定：
- FCC（北美及拉丁美洲部分地区）： 902 至 928 MHz
- ETSI（欧洲、中东、非洲）： 865 至 868 MHz（低频段）和 915 至 921 MHz（高频段）
- 国家标准（中国、亚太地区）： 840 至 845 MHz 和 920 至 925 MHz
在设计频段之外使用天线，会使电压驻波比（VSWR）升高，降低辐射功率，并在门洞中形成读取盲区。
2. 增益、波束宽度与读取区域约束
增益和波束宽度决定射频波束的形状与传播范围。增益与覆盖角度之间存在反向关系：
- 9 至 10 dBi 天线： 波束较宽，两平面通常为 55° 至 60°。较宽的辐射方向图可覆盖宽 8 至 10 英尺的标准装卸口，从地面至门楣读取不同托盘高度上的标签。
- 12 dBi 天线： 波束更集中，半功率波束宽度较窄，为 38° 至 40°。这些定向板状天线可为宽 12 至 14 英尺的大型装卸口、室外车辆签到通道或高位顶装场景提供更远读取距离。
下表对比澳信科技为门禁与检查通道制造的三款工业 UHF 板状天线：
| 参数 | AX-RFID09C09-270 | AX-RFID09C10 | AX-09PA12C040 |
|---|---|---|---|
| 主要用途 | 标准装卸口门禁 / 出入口 | 重型工业门禁 | 宽门洞 / 顶部安装 |
| 频率范围 | 902-928 MHz（FCC） | 902-928 MHz（FCC / 可选 EU 版本） | 902-928 MHz（FCC / 可选 EU 版本） |
| 增益 | 9 dBi | 10 dBi | 12 dBi |
| 极化方式 | RHCP | RHCP | RHCP / 圆极化 |
| 3dB 波束宽度（H / E） | 60° / 55° | 45° / 60° | 40° / 38° |
| VSWR | ≤ 1.3 | ≤ 1.3 | ≤ 1.3 |
| 前后比 | ≥ 17 dB | ≥ 17 dB | ≥ 17 dB |
| 连接器类型 | SMA Male | N-Type Female | N-Type Female |
| 尺寸 | 270 × 270 × 60 mm | 385 × 385 × 30 mm | 445 × 445 × 30 mm |
| 防护等级 | IP67 防水 | IP67 防水 | IP67 防水 |
3. 极化方式：右旋圆极化（RHCP）
在仓库门禁中，纸箱标签和托盘标签经过读写器时的角度不可预测。货物重新堆叠或移动后，标签天线可能呈水平、垂直或倾斜方向。
线极化天线要求标签天线与其电场方向平行，标签旋转时容易出现盲区。右旋圆极化（RHCP）以旋转的螺旋形式辐射电磁能量，使门禁能够读取不同朝向的标签，满足移动货物所需的多角度读取。
4. 前后比、机械强度与连接器
装卸口环境需要特别关注以下机械与射频因素：
- 前后比（F/B）： 17 dB 或更高的前后比，可防止后向旁瓣激活门禁立柱正后方暂存货架上的标签。
- 工业环境等级： 装卸口会遭遇强风雨、湿气、柴油尾气和温度变化。天线应采用耐紫外线的重型 ABS 天线罩，具备 IP67 防护，并经过 -40°C 至 +60°C 工作温度范围验证。
- 连接器可靠性： N-Type Female 连接器提供螺纹式防风雨连接，适合较长同轴馈线；紧凑的 SMA 接口则适合一体式门禁立柱内部安装。
装卸口的天线位置与阵列布局
硬件安装位置与器件规格同样重要。即使天线质量优秀，指向不当也会造成漏读和误报。工业装卸口门禁通常采用以下三种阵列配置之一。
常用门禁阵列配置
- 双侧双层阵列（4 根天线）： 左侧立柱沿垂直方向安装两根天线，分别位于 3 英尺和 6 英尺高度，右侧立柱同样安装两根。交叉照射覆盖可穿透堆叠托盘的两侧。
- 三侧 U 形框架阵列（5 至 6 根天线）： 四根侧向照射的板状天线，配合门楣上一到两根向下照射的顶装天线，读取顶部贴标周转箱、嵌套包裹袋和多层滚笼。
- 窄通道双天线配置（2 根天线）： 每侧安装一根 9 dBi 或 10 dBi 天线，适合较窄的人行门、滚筒输送线或单托盘通道。
遵循以下布置原则，建立边界清晰、可靠的读取区域：
- 向内偏转角： 不要将侧装天线平贴墙面，以 90° 直接横向对着另一侧。应向门洞中心内偏 15° 至 20°，形成汇聚区域，将能量集中在通行路径，并防止能量向前溢出至仓库地面区域。
- 上层天线下倾： 将上层天线安装在距地面约 6 至 7 英尺处，下倾 10° 至 15°，使主瓣指向托盘中部，而不是沿天花板照向远处货架。
- 立柱净空： 将天线安装在防护钢柱或内嵌门禁外壳中，以防叉车门架撞击，同时确保金属框架不遮挡天线正面。
解决漏读与串读
现场集成商在装卸口反复遇到两类问题：经过通道的标签未被读取，以及本应忽略的标签被读取。
漏读排查
当射频能量不足以激活标签芯片，或标签反向散射信号过弱、读写器无法解码时，就会发生漏读：
- 货物的射频屏蔽： 液体容器、罐装商品和金属桶会吸收或反射 UHF 信号。如果货物包含高密度材料，应在门洞两侧布置天线，并考虑增加顶装板状天线，以覆盖具有视距条件的标签位置。
- 通过速度过快： 叉车高速通过时，标签停留在波束中的时间更短。将低增益天线升级为 10 dBi 板状天线，例如 AX-RFID09C10 ，可提供更高场强，在快速通过时及时为标签供能。
- 馈线信号衰减： 读写器与天线之间过长的同轴馈线会降低发射功率。采用低损耗射频馈线，例如相当于 LMR-240 或 LMR-400 等级的线缆，并尽可能将长度控制在 10 米以内。
停止串读与虚假库存移动记录
当门禁读取附近暂存货架、相邻通道排队叉车或邻近装卸位外停放拖车中的标签时，会发生串读，并产生干扰追踪系统的虚假库存移动。可采用以下措施：
- 选择高前后比板状天线： 17 dB 或更高前后比的天线可抑制后瓣辐射，避免读取门禁框架后方靠墙放置的库存。
- 限制波束角度： 若相邻装卸口距离较近，可将 65° 宽波束天线替换为 40° 至 45° 定向型号，例如 AX-09PA12C040。较窄的波束可将射频功率集中于指定通道。
- 调整读写器输出功率： 对于 9 英尺宽的门洞，通常无需始终以最大功率（30 dBm）发射。逐步降低读写器功率，直到读取区域覆盖门洞且不溢出到相邻通道。
- 部署吸波材料或金属屏蔽： 在门禁立柱背面与外侧安装接地铝板或含碳射频吸波板，抑制侧向杂散反射。
如何规划并开展门禁天线现场试验
实验室无法完全重现真实仓库中的多径反射、金属装卸平台和移动叉车交通。订购量产产品前，应使用样品天线开展有计划的现场试验：
- 记录现场限制： 记录门洞尺寸、最近货架距离、输送线或车辆行进速度，以及环境温度条件。
- 组建有代表性的测试货物： 使用现场最难读取的带标签货物组合搭建测试托盘，包括金属包覆商品、液体和密集堆放的纸箱。
- 将样品天线安装在可调支架上： 测试 3 至 7 英尺的天线高度，并尝试 10°、15° 和 20° 的向内偏转角。
- 执行受控通过测试： 让测试货物以预期最低、平均和最高速度通过门禁。每个方向各执行 20 次，包括入库与出库。
- 监测读取率和杂散读取： 确认目标标签读取率达到 100%，且相邻通道或后方存储区的标签零误读。调整读写器功率和天线倾角，直至同时满足这两项条件。
- 确定规格与安装支架： 记录最终确认的天线增益、波束宽度、馈线长度和支架角度，用于整个仓库的部署。
仓库门禁用 UHF RFID 板状天线
UHF RFID 板状天线
型号：AX-RFID09C10
紧凑型 UHF RFID 天线
型号：AX-RFID09C09-270
高增益 UHF RFID 天线
型号：AX-09PA12C040
门禁天线询价需要提供哪些资料
为便于天线厂家快速给出技术建议与报价，提交询价前应准备以下项目资料：
- 门禁实际尺寸： 装卸门洞或卷帘入口的宽度、高度和净空。
- 目标频段： 所需地区标准，例如 FCC 902-928 MHz、ETSI 865-868 MHz 或国家规定频段。
- 阵列架构： 每个门洞计划配置的天线数量，例如双侧 2 根配置、4 根交叉照射门禁或顶部阵列。
- 读写器型号与接口： 读写器品牌、输出功率能力，以及所需射频连接器类型，如 N-Type Female 或 SMA Male。
- 同轴馈线要求： 门禁立柱与读写器箱之间所需的馈线类型、长度和端接连接器。
- 工作环境： 室内仓库、冷库（-30°C），或需要 IP67 防风雨密封的室外装卸区。
- 目标数量与交付计划： 现场测试所需原型样品数量，以及预计批量生产数量。
- 贴牌与定制需求： 定制频率调谐、天线罩颜色、丝印品牌标识或安装支架设计。进一步了解我们的 天线定制与 OEM/ODM 服务。
常见问题
一个仓库装卸口需要几根天线？
多数标准 8 至 10 英尺宽装卸口采用 4 根天线阵列，在门框两侧各沿垂直方向安装两根。交叉照射布局可读取经过托盘两侧的标签，不受堆叠方式限制。较窄的单托盘输送线可使用两根 9 dBi 天线；12 至 14 英尺的高门洞或复杂包装则常增加一到两根向下照射的顶装天线，消除顶部盲区。
圆极化天线能可靠读取线极化标签吗？
可以。右旋圆极化（RHCP）天线可读取水平、垂直或倾斜朝向的线极化标签。虽然圆极化天线与线极化标签配合时，理论上存在 3 dB 极化失配损耗，但通过适当调整读写器功率和选择天线增益即可补偿，因此圆极化成为标签朝向不可控装卸口的常用方案。
什么是前后比，为什么对装卸口重要？
前后比（F/B）衡量天线目标前向辐射信号强度与不希望出现的后向辐射能量之比。在仓库门禁中，17 dB 或更高的前后比，可避免激活安装立柱正后方暂存货架或经过叉车上的标签，从而防止误读和库存记录错误。
澳信科技为 RFID 项目提供 OEM 与天线定制制造吗？
提供。澳信科技拥有 30,000 平方米制造基地，取得 ISO 9001:2015 和 ISO 14001:2015 认证。我们提供按图 OEM 生产、品牌贴牌和完整 ODM 射频定制工程，可按项目要求定制频率（美国、欧洲、中国频段）、增益、波束方向图、馈线长度、连接器接口和天线罩。
仓库装卸口天线建议采用什么环境等级？
仓库装卸口天线需要 IP67 防水防尘等级，以及 -40°C 至 +60°C 的工作温度范围。装卸区频繁向室外开放，设备会接触强风雨、严重凝露、湿气、道路盐分和车辆尾气。重型 ABS 天线罩可保护内部射频电路，抵御环境老化和轻微碰撞。
如何避免天线读取附近仓库货架上的标签？
应结合硬件与软件措施：选择波束宽度受控在 40° 至 45°、前后比较高（≥ 17 dB）的定向天线；将板状天线向通道中心内偏 15° 至 20°；把读写器发射功率降至满足门洞覆盖的最低水平；再配置软件 RSSI 阈值和读取时间窗口，过滤较弱的背景标签信号。
