点对点链路通常由两副相互对准的高增益定向天线，分别连接两端的无线网桥，完成固定站点之间的数据传输。它可以连接两栋楼、远端摄像头或 AP 抱杆，也可承担塔站回传。远距离链路优先考虑抛物面天线，风大的站点及 2.4 GHz 项目可选栅格天线，短距离楼宇互联可选板状天线。澳信科技提供 2.4、3.5、5 GHz 型号及定制方案。
更新日期：2026 年 10 月点对点无线链路如何工作

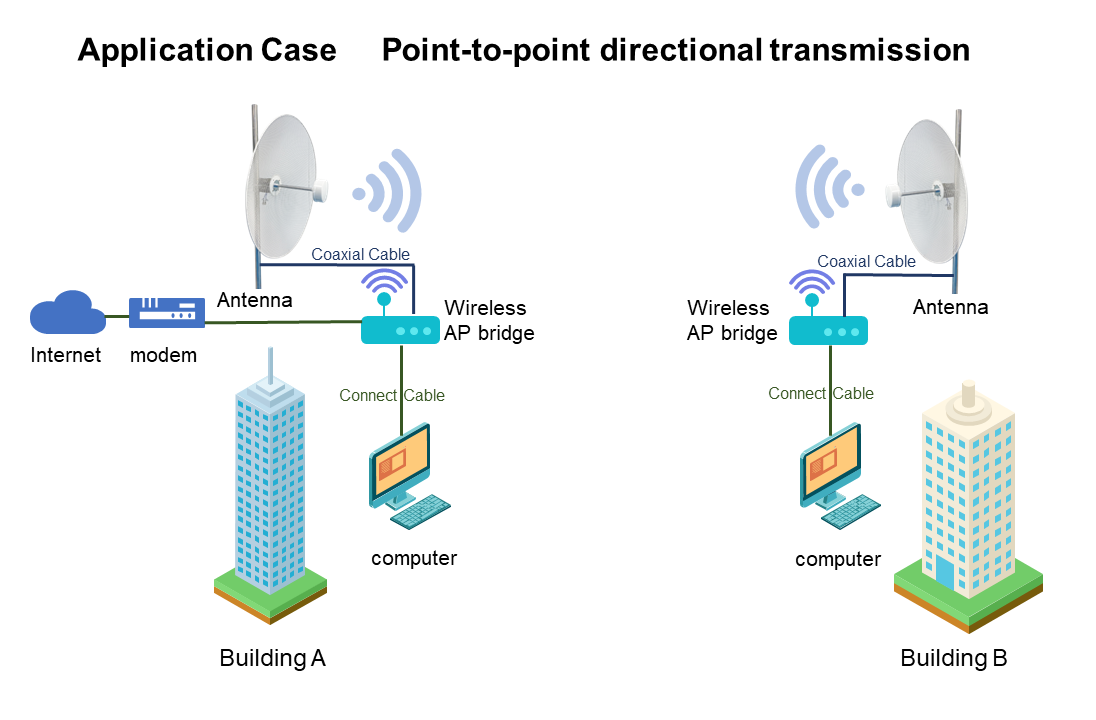

上图展示了两栋楼之间的点对点定向传输。A 楼的互联网接入调制解调器后，送入无线 AP 网桥，再通过同轴馈线连接抱杆上的抛物面天线，将信号定向发送到 B 楼。B 楼的配套天线接收信号，经同轴馈线送入另一台无线 AP 网桥，再通过连接线接入电脑。A 楼电脑也以同样方式连接本网桥，两栋楼便能共用一个网络，无需在楼间开挖光纤沟槽。
天线直接影响链路距离和稳定性。两端分别把射频能量集中在窄波束内，提高远端信号接收效果，同时抑制其他方向的干扰。常见用途包括：
- 将办公楼、工厂或校园局域网延伸到另一栋建筑
- 把远端监控摄像头的视频回传到控制室
- 为远端室外接入点提供回传，可参考室外 WiFi 覆盖方案
- 无线宽带运营商塔站之间的回传
- 连接港口、矿山及农场内的办公室、出入口和设备
澳信科技提供的是这条链路中的天线，配套带外接天线端口的无线网桥或射频设备。本文列出的抛物面、栅格和板状型号使用 N 型接口，方便继续使用已有设备平台。这里讨论固定站点间的数据链路，不涉及家用 WiFi 扩展器、电视或卫星接收。
按链路场景选择天线
先看链路距离、无线设备工作频段和安装位置的环境条件。下表中的短、中、长距离是相对分类，实际可达距离还取决于两端设备。
| 链路场景 | 主要难点 | 建议天线类型 | 澳信产品 |
|---|---|---|---|
| 园区内楼宇之间的短距离链路 | 距离近，屋顶或墙面空间有限，周围无线设备较多 | 高增益双极化板状天线 | 23 dBi 双极化板状天线（AX-5158PA23R009） |
| 工厂、港口或堆场的中距离链路 | 抱杆位置暴露，风力较大，邻近设备可能产生干扰 | 开放结构的栅格天线，让风穿过反射面 | 5 GHz、29 dBi 栅格天线（AX-5158PW29V06） 2.4 GHz 可选：24 dBi 栅格天线（AX-2425PW24V06） |
| 远端站点或塔站回传的长距离链路 | 需要更高增益，并保持波束准确对准远端 | 高增益抛物面天线，最高 34 dBi | 34 dBi 双极化抛物面天线（AX-5159PM34D12-N2） 或34 dBi 抛物面天线（AX-5259PM34V12） |
| 3.5 GHz 频段项目 | 设备工作在 3.4 至 3.8 GHz，而非 WiFi 频段 | 3.4 至 3.8 GHz 抛物面天线，2×2 MIMO 设备采用双极化型号 | 27 dBi 双极化抛物面天线（AX-3638PM27R09-N2） 系列产品：3.5 GHz 抛物面天线 |
| 6 GHz 短距离链路，适用于 WiFi 6E、WiFi 7 设备 | 新一代 6 GHz 设备需要覆盖更高频段的天线 | 覆盖 4900–7125 MHz 的喇叭天线 | 咨询 5G 6G 与 WiFi 7 喇叭天线，17.5–19 dBi（AX-4971HO19HV） |
| 一个站点服务多个用户 | 属于点对多点接入，而非一对一链路 | 基站侧采用扇区或喇叭天线，用户侧采用 CPE 天线 | 可结合WISP 与双极化天线选型指南规划 |
澳信点对点链路天线
多数点对点无线网桥工作在 5 GHz。表中的长、中、短链路分别对应三款型号：34 dBi 抛物面天线用于远距离链路，29 dBi 栅格天线用于暴露环境的中距离链路，23 dBi 板状天线用于短距离楼宇互联。两款双极化型号可直接配套 2×2 MIMO 设备。
如需其他频段或极化方式，可比较单极化抛物面天线（AX-5259PM34V12，5200–5900 MHz，34 dBi，F/B ≥ 38 dB）、2.4 GHz 栅格天线（AX-2425PW24V06，2400–2500 MHz，24 dBi）、3.5 GHz 双极化抛物面天线（AX-3638PM27R09-N2，3600–3800 MHz，27 dBi），以及 6 GHz 5G 6G 与 WiFi 7 喇叭天线（AX-4971HO19HV，4900–7125 MHz，17.5–19 dBi）。也可查看完整抛物面天线系列、2400–6400 MHz 抛物面天线，及澳信5 GHz 抛物面天线、3.5 GHz 抛物面天线、2.4 GHz 抛物面天线和板状天线。
抛物面、栅格与板状天线怎么选
这三类天线都通过收窄波束获得更远的传输距离。波束越窄，增益越高，链路可达距离也越长；增益和方向性的关系应结合具体方向图判断，可咨询射频选型。实际选型还需要兼顾链路距离、天线尺寸和安装位置的风力。
抛物面天线：面向长距离链路
抛物面反射器将能量集中成很窄的波束。澳信 AX-5159PM34D12-N2 双极化型号采用 Φ1200 mm 铝合金反射面，以 3° 波束实现 34 dBi 增益，适合远端站点和塔站回传。抗紫外、抗老化涂层提升耐腐蚀与抗风表现。大反射面同时意味着更高风荷载，需要牢固支架和精确对准。喇叭与抛物面天线的选择可通过喇叭天线系列进行对比；固定无线宽带项目也可结合抛物面天线系列评估安装与回传需求。查看澳信5 GHz 抛物面天线。
栅格天线：适合暴露、风大的站点
栅格天线以开放的铝制网格代替实体反射面，让风穿过结构，降低风荷载。澳信 5 GHz 型号 AX-5158PW29V06 在 600 × 900 mm 结构上实现 29 dBi，水平/垂直波束为 6° / 4°。2.4 GHz 波长较长，需要更大的反射面，栅格结构也较常见。AX-2425PW24V06 覆盖 2400–2500 MHz，增益 24 dBi。工厂屋顶、港口堆场和山顶抱杆可优先考虑这类结构。查看29 dBi 栅格天线。
板状天线：适合短距离楼宇互联
板状天线把较高增益集成在紧凑外壳内，适合壁挂或短抱杆安装。澳信 AX-5158PA23R009 双极化型号尺寸为 385 × 385 × 30 mm，增益 23 dBi，波束 9° / 8°，前后比不低于 30 dB。产品具备 IP67 防水能力，可选压铸外壳，并有较强抗干扰表现。较宽波束让对准过程比抛物面天线更方便，适合园区内或相邻建筑之间的短链路。应用选择可结合室外 WiFi 覆盖方案，或查看澳信板状天线系列。
澳信点对点产品中，三类结构的主要区别如下：
| 天线类型 | 典型波束宽度（澳信示例） | 澳信增益范围 | 尺寸示例 | 风荷载 | 适用链路 |
|---|---|---|---|---|---|
| 抛物面天线 | 3° / 3°（34 dBi） | 17–34 dBi | Φ1200 mm（34 dBi） | 反射面积最大，风荷载最高 | 远端站点及塔站回传的长链路 |
| 栅格天线 | 6° / 4°（29 dBi） | 15–29 dBi | 600 × 900 mm 开放栅格（29 dBi） | 风可穿过栅格，荷载较低 | 中距离链路、暴露抱杆及 2.4 GHz 链路 |
| 板状天线（5 GHz） | 9° / 8°（23 dBi） | 15–26 dBi | 385 × 385 × 30 mm（23 dBi） | 平面外壳紧凑，荷载最低 | 相邻建筑之间的短链路 |
本文主推的抛物面、栅格与板状型号，额定抗风均为 60 m/s。
采购前的链路规划与检查
天线只是链路预算的一部分。方案定稿前，应核对以下项目：
- 两副天线之间的视距路径
- 围绕传播路径的第一菲涅尔区
- 内部 60% 区域应避开树木、屋顶和地形遮挡
- 两端增益：链路预算同时计算发送端与接收端的天线增益，是无线设备之外最直接的调节项。将两端 23 dBi 面板换成两端 34 dBi 抛物面天线，链路预算增加 22 dB。
- 视距与菲涅尔区净空：除两端看得见，还需要路径周围有足够净空。常用经验是至少保持第一菲涅尔区的 60% 不受树木、屋顶和地形遮挡，安装高度应跨过链路中段障碍。
- 极化与 MIMO：双极化天线（±45° 或垂直/水平）配两个 N 接口，可服务 2×2 MIMO 的两路射频链。两端采用相同极化方式，让每路通道相互对应。
- 对准与固定：3° 波束允许的偏差很小，需精确对准，并在强风下保持方向。本文澳信三款型号适配 Φ30–60 mm 抱杆，额定抗风为 60 m/s。
- 干扰抑制：较高前后比可减少从天线背面进入的信号，对设备密集的 5 GHz 环境尤其重要。AX-5259PM34V12 抛物面型号标称不低于 38 dB，AX-5158PA23R009 面板不低于 30 dB。
- 气候与防雷：本文抛物面、栅格和面板型号均采用直流接地防雷，工作温度为 -40 °C 至 +60 °C。
- 馈线长度：示意图中的同轴线连接网桥与天线，每增加一米都会增加损耗。尽量把网桥装在靠近天线的位置。
询价时建议提供哪些信息
- 工作频段，或无线设备的频率范围
- 链路距离，如有条件可提供两端位置
- 两端无线网桥或射频设备型号，以及天线端口数量
- 极化方式：单极化或双极化，±45° 或垂直/水平
- 安装方式：抱杆直径、壁挂或塔架
- 链路数量或天线数量
- 品牌标识及包装要求
不确定链路需要多大增益？ 请提供链路距离、频段和两端设备型号。澳信科技可计算所需增益、匹配天线，并按项目报价；可先提供样品进行评估。
提交链路参数点对点与点对多点的区别
点对点是一对一连接，在两个固定站点之间建立主干或回传链路，两端各配置匹配天线。一个站点需要服务周围多个用户时，例如无线宽带运营商网络，就采用点对多点：基站侧用扇区或喇叭天线覆盖区域，用户侧通过 CPE 天线接入。可参考WISP 与双极化天线选型，查看4900–7125 MHz 喇叭天线，并咨询 20°、30° 波束喇叭天线的部署。
不少项目同时采用两种方式：先用点对点链路把数据传到远端站点，再由覆盖天线服务当地用户。覆盖部分可参考室外 WiFi 天线应用方案。
集成商与设备品牌为何选择澳信科技
澳信科技在中国佛山自有工厂设计和制造点对点天线，服务系统集成商、无线宽带运营商、工业网络团队及海外设备品牌。
- 完整产品线：提供 2.4、3.5、5 GHz 抛物面、栅格和板状天线，以及 4900–7125 MHz 喇叭天线，涵盖单、双极化版本。官方目录将抛物面与栅格天线用于远距离无线传输、点对点链路，以及图像、音频和数据传输。
- 适应暴露抱杆：本文主推型号具备直流接地防雷、60 m/s 额定抗风与 -40 °C 至 +60 °C 工作温度范围。
- 厂内测试：使用网络分析仪验证射频性能，并配备淋雨、盐雾、跌落、紫外老化及冷热冲击测试设备。
- 超过 30 年天线经验：业务始于 1991 年，自 1998 年开展海外市场业务。
- 生产规模与研发团队：员工 200 余人，涵盖射频、微波、仿真与结构工程；物联网产业园拥有 30,000 m² 研发生产厂房。
- 质量体系：通过 ISO 9001:2015、ISO 14001:2015 认证，并拥有自主知识产权及产品专利。
- 四阶段质量控制：覆盖原材料、生产过程、成品及出货前检查。
- OEM/ODM 配套：可定制频段、增益、极化、接口、外壳颜色、品牌标识与包装。
如果您以自有品牌销售无线网桥或射频设备，澳信可按设备频段、端口与接口开发贴牌点对点天线，帮助您形成统一品牌的完整链路套装。品牌商和分销商可咨询天线定制与 OEM 制造合作。
点对点天线常见问题
点对点天线能传多远？
距离取决于整条链路：两端天线增益、设备发射功率与接收灵敏度、馈线损耗、频段，以及视距和菲涅尔区净空。同一对天线搭配不同设备，可达距离会明显不同。请向澳信科技提供目标距离和设备型号，工程师可计算所需增益并推荐配套天线。
点对点链路该选抛物面、栅格还是板状天线？
远距离、需要高增益时可选抛物面天线，澳信 5 GHz 产品最高 34 dBi，波束 3°。风大的暴露抱杆及 2.4 GHz 链路可选栅格天线，让风穿过开放结构。相邻建筑之间的短链路可选板状天线，紧凑外壳和较宽波束更便于安装、对准。
链路两端必须使用相同天线吗？
两端必须使用相同频段和极化方式，并相互对准。只要总链路预算足够，两端增益可以不同，例如远端抱杆空间较大时用大口径抛物面，空间有限的一端用较小天线。相同型号成对使用更简单，也便于保持双向性能一致。
2.4 GHz、5 GHz、3.5 GHz 和 6 GHz 怎么选？
5 GHz 是点对点网桥常用频段，信道较宽，也容易配套紧凑高增益天线。2.4 GHz 对长路径和轻微遮挡适应较好，但容量较低，干扰也往往更多。3.5 GHz 用于相应频谱的固定无线接入；6 GHz 为 WiFi 6E、WiFi 7 提供新信道，室外使用须符合当地规定。先确定设备支持的频段，再匹配天线。澳信产品覆盖 2400–2500 MHz、3400–3800 MHz、5100–5950 MHz 和 4900–7125 MHz。
澳信天线能接现有无线网桥吗？
可以，前提是设备带外接天线端口。需核对频段、端口数量和接口形式。本文抛物面、栅格及板状型号采用 N 型母头，双极化版本有两个端口，可用于 2×2 MIMO 设备。内置天线且没有外接端口的一体式网桥无法连接外部天线。提供设备型号后，我们可确认兼容性。
澳信可以生产我们品牌的点对点天线吗？
可以。澳信科技为天线品牌、分销商及无线设备厂家提供 OEM/ODM 制造，也可为网桥品牌开发随设备交付的配套天线。可调整频段、增益、极化、接口与外壳颜色，并定制标识和包装。按项目报价，可先提供样品评估，再安排批量采购。
